Fiche équipement

Désignation équipement

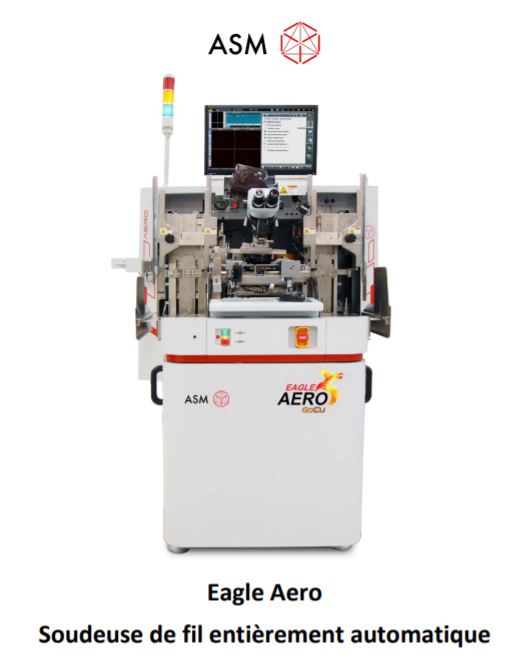

Wire bonder ASM AERO



Description:

La machine Eagle Aero ouvre la voie vers de nouvelles applications haute densité avec sa vitesse et sa précision. Avec son logiciel moderne, elle est capable de s'adapter à une large gamme de processus et de types de fils.

L'une des caractéristiques les plus remarquables de la machine Eagle Aero est l'AEROducer. L'AEROducer est conçue dans un matériau composite innovant qui est léger, rigide et durable. Elle est également rapide, souple et précise. Avec la nouvelle technologie AEROducer, l'énergie cinétique est transférée à travers la partie fondue du fil (FAB) vers le plot de connexion et peut maintenant être transmise non seulement dans l'axe Y habituel, mais aussi dans un axe qui est tourné à 90 degrés dans la direction de création d'ultrasons "Main Ultrasonic", la puissance X ("X-Power"). Grâce à cette innovation, elle permet à l'énergie ultrasonique d'être transférée de manière plus égale sans qu'une énergie excessive exerce une contrainte sur l'interface. Avec l'AEROducer, les soudures qui sont produites sont plus robustes et fiables.

La machine Eagle Aero autorise une plus grande flexibilité dans le choix du matériau avec un hardware adapté à différents types de fils. Elle permet à l'utilisateur de faire fonctionner des processus différents avec des matériaux différents.

Le logiciel moderne rend également plus rapide et plus simple la configuration de la machine en offrant un jeu simple de paramètres, une base de données des connaissances, ainsi qu'une interface utilisateur rénovée.

Eagle Aero constitue l'étape vers une fabrication d'une nouvelle ère avec son contrôleur de communication innovant et souple capable d'une surveillance en temps réel. Ce logiciel s'appelle AeroEYE. L'AeroEye est une capacité totalement nouvelle pour surveiller et alerter, il permet à l'utilisateur de mettre en place un plan de maintenance prédictive.

Eagle Aero représente une nouvelle dimension dans le domaine de la soudure de fil.

Nom de l’équipement

Wire bonder ASM AERO

Marque

ASM

Modèle

ASM Aero Aegle



Caractéristiques:

- Système Reel To Reel

- Process ''ball bonding'' avec fil or de 15µm

- Compatible: Film 35mm, boitiers Dils, LQFP, flex, PCB

- Méthode de soudure : Thermosonique avec X Power

- Taille de fil potentielle :0,5 ~ 2,0 mil

- Longueur de fil : 0,2 - 8 mm

- Vitesse de soudure : 24 fils/sec pour 2 mm

- Précision de soudure : 2,0 μm @ 3 sigma

- Zone de soudure : 56 mm x 90 mm (largeur LF <=100 mm)

- Précision PR : 0,3 μm (grossissement élevé)

- Détection de localisateur de conducteur : 2 ms par conducteur

- Contrôle de boucle

- Entièrement programmable
