Fiche équipement

Désignation équipement

Banc Laser Bi-spot - New



Description:

La plateforme modulaire  intègre les dernières innovations et dispose de nombreuses fonctionnalités telles que :

  • la possibilité d’injecter simultanément deux sources laser indépendantes à travers le même objectif pour réaliser des scénarii complexes d’injection de fautes laser double,
  • la possibilité d’étudier les zones d’activités du circuit avec l’utilisation des techniques de photoémission,
  • la possibilité d’utiliser la technique « side-channel » de stimulation thermique par laser avec l’injection d’une source laser spéciale à 1424nm.

Le microscope est de très haute transmission  et permet de focaliser et de scanner deux faisceaux lasers à travers le silicium d’un composant électronique et de pouvoir les mouvoir de façon indépendante dans le champ de l’objectif. Intégrant l’imagerie infrarouge, le microscope permet également la visualisation haute résolution du circuit et des spots par sa face arrière

Nom de l’équipement

Laboratoire Banc Laser Bi-Spot - New

Marque

Alphanov

Modèle



Caractéristiques:

Les caractéristqiues du microscope :

  • Taille de spot typ.: min ~1.3µm et max >15µm (dépendant de l'objectif utilisé, 5X, 20X, 50X)
  • Axes de déplacement des spots laser dans le champ en X/Y - Champ typique de déplacement du spot laser (selon objectif utilisé) : min 0.1mm et max 6mm
  • Résolution typique de déplacement du spot sur l'échantillon : 100nm
  • Répétabilité typique de positionnement sur l'échantillon : 800nm


Deux sources laser PDM2+ de technologie diodes fibrées générant des impulsions jusqu’à 3W crête /

  • Type Source laser monomode
  • Longueur d’onde 976 et 1064 nm
  • Fréquence Du mono-coup à 250MHz
  • Puissance crête typ. 3,2W
  • Durée d’impulsion De 1.5ns à CW


Quatre cartes Tombak – pulse delay generator, facilitant le pilotage et la génération de délais. Cette unité génère avec précision des impulsions électriques :

des taux de répétition jusqu’à 20MHz,

  • des durée variables de 5ns à 2 62s ,
  • des délais ajustables de 10ps à 2 62s.
  •  Délais et largeur avec une résolution de 2ns jusqu’à 500ns, 5ns au-delà
  • Délais minimum : ~ 100ns; ~20ns en mode convertisseur de tension
  • Fréquence maximum en entrée : 20MHz
  • RMS Jitter : 80ps •
  • Ajustement de seuil
  • Software and DLL’s included

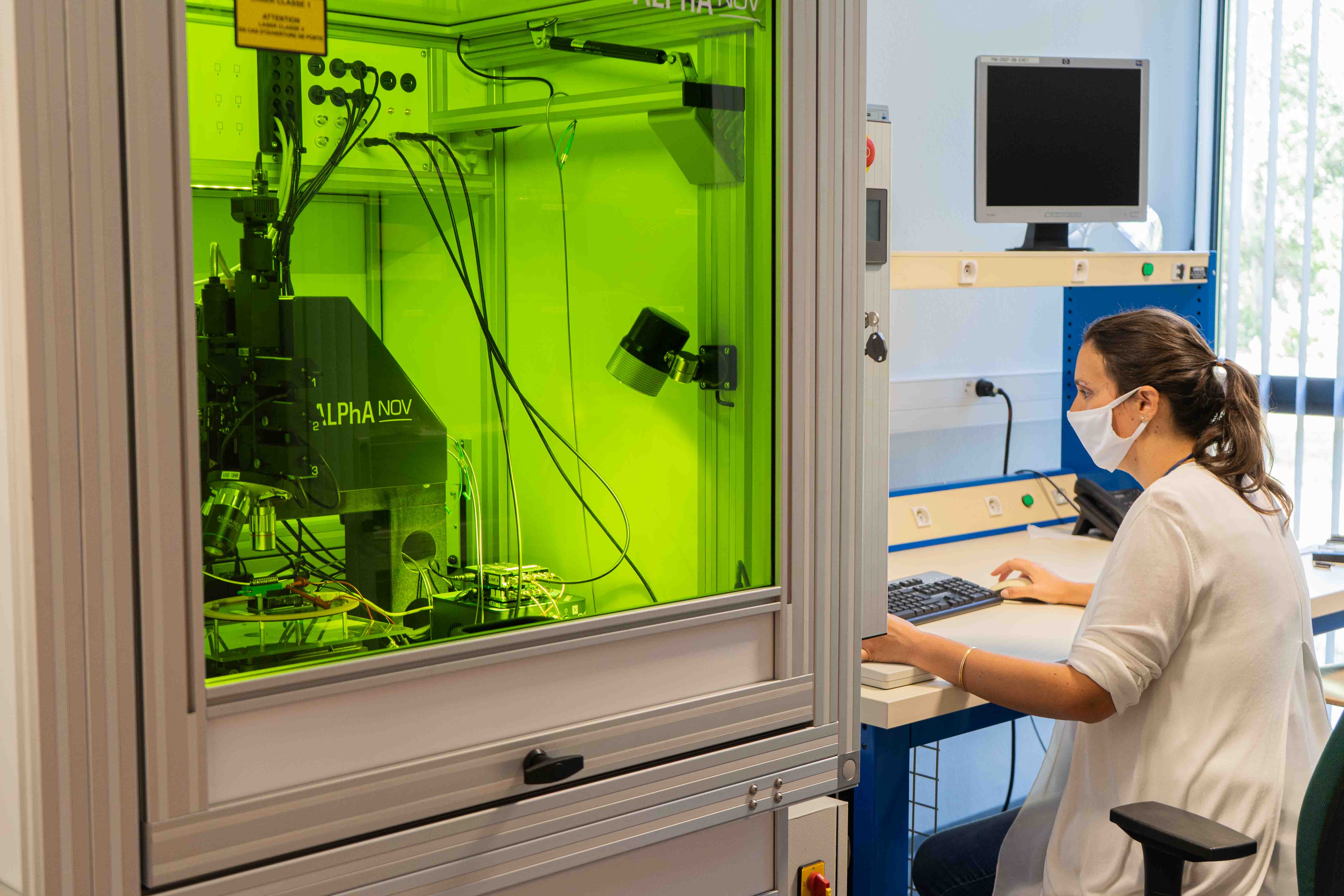

Enceinte de sécurité laser de Classe 1, certifiée CE et répondant aux normes de sécurités en vigueur EN 60825-1 et 60825-4
