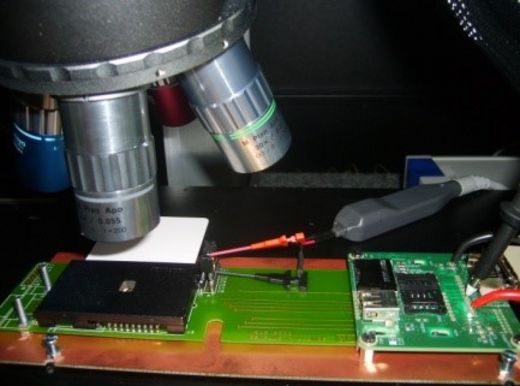

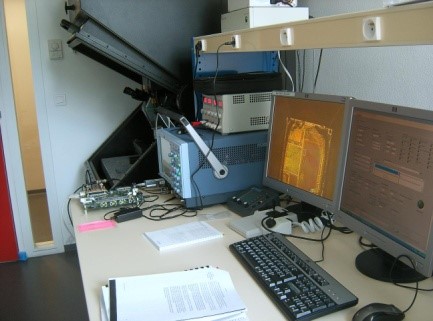

Fiche équipement Désignation équipement Banc laser Yag Description: Il s’agit d’un banc de test permettant de perturber localement un circuit de test. Ce banc comprend un laser qui permet de créer une perturbation à un endroit précis du circuit (quelques µm²), une table XY pour faire un balayage spatial du produit et carte de synchronisation pour faire un balayage temporel. Un logiciel d’interfaçage a été développé il permet à l’utilisateur, via une interface graphique, de mener des campagnes de tests sans formation préalable lourde. Ce logiciel pilote simultanément le laser, la table XY, l’oscilloscope, la carte de synchronisation et le circuit à tester (via un lecteur) Le lecteur de carte contact/sans contact comprend : Oscilloscope Sonde active différentielle PC avec disque dur amovible Ecran supplémentaire (visualisation sortie caméra) Carte de synchronisation Exemples de réalisations Nom de l’équipement Laboratoire banc laser Yag Marque Modèle Caractéristiques: Laser: Longueurs d’ondes: IR, vert et UV Taille du spot et puissance du laser variable Microscope équipé de 4 objectifs: 2x et 20x en vert 50x en UV 50x en IR Table de déplacement XY: pas <1µm Synchronisation de tirs laser par rapport aux phases de communication
