Fiche équipement

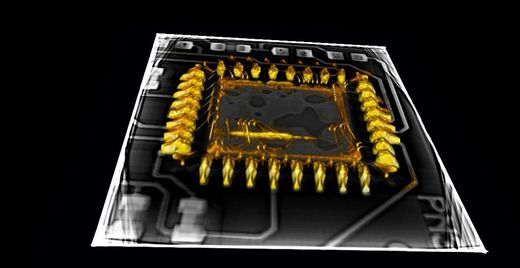

Cet équipement permet la réalisation d'images Xray 2D et 3D et mesure de la dose absorbée par l'échantillon.

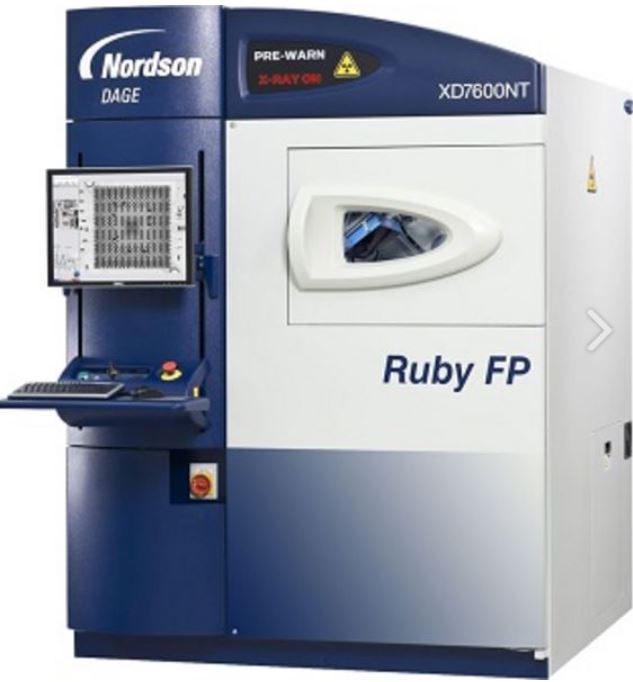

Nordson DAGE,  société de radiologie dont l'objectif est sur l'inspection de l'électronique aux rayons X, propose le Nordson DAGE Système d'inspection à rayons X Ruby FP XD7600NT qui utilise la dernière technologie, détecteur à écran plat pour fournir la premier choix pour l'imagerie en temps réel de haute qualité en production. L'unique Nordson DAGE NT sans entretien, tube à rayons X transmissif scellé, offrant une fonction de 0,5 µm reconnaissance et jusqu'à 10 W de puissance cible.

La configuration du système vertical, avec le tube à rayons X assis sous le «mouvement et inclinaison» isocentrique du détecteur, tous contrôlés par le simple «point» sans joystick et cliquez sur le fonctionnement de l’assistant d’image Nordson DAGE Le logiciel fournit l'inspection sûre et sans collision requise pour les applications d'inspection.

- Tube à rayons X à transmission scellée et sans filament Nordson DAGE NT500 :

• Reconnaissance des caractéristiques <0,5 µm 30
• 160 kV pour une puissance cible <4 W
• Reconnaissance des caractéristiques <0,95 µm lorsque la puissance cible est supérieure à 4 W
• 10 W max. puissance cible supérieure à 110 kV
• stabilisation automatique des tubes

-Grossissement géométrique de 2500 X (grossissement du système de 5200 X)

-Grossissement total de 15 600 X avec zoom numérique

-Taille maximale de la carte: 736 x 580 mm avec un grossissement réduit

- Zone d'inspection maximale: 508 x 444 mm

- Vues à angle oblique à 70 °:

• à 360 ° autour d'un point d'intérêt -
• la configuration du manipulateur isocentrique garde les fonctionnalités dans le champ de vision

- Détecteur numérique CMOS longue durée de vie avec 1600 x 1200 pixels (2 Mpixels) : -

• Acquisition d’images en temps réel à 25 images par seconde en temps réel
• Améliorations d'image en temps réel
